DPharp - Parte Final

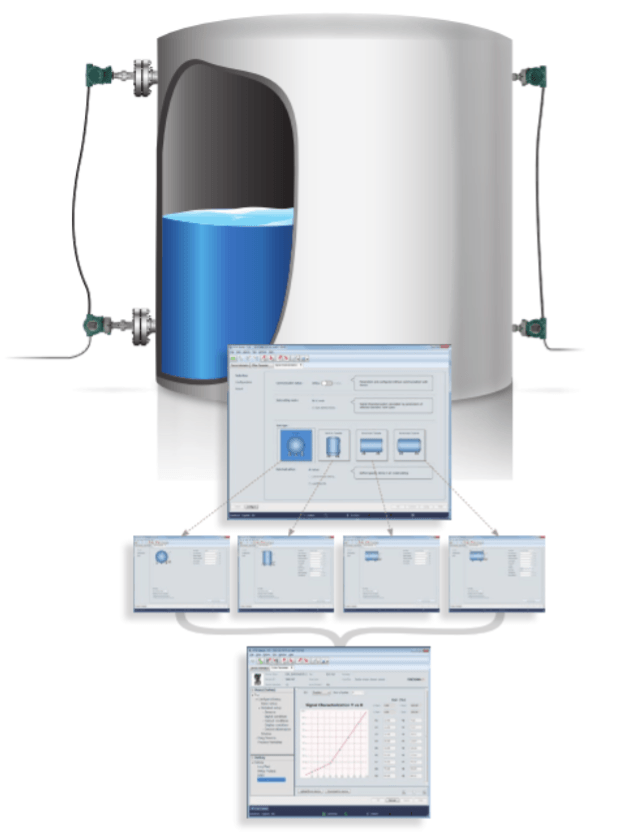

Para evitar esse tipo de erro causado pela temperatura ambiente, a Yokogawa desenvolveu o sistema de medição DRS ( Digital Remote Sensor ) que consiste em dois transmissores de pressão, um mestre e um escravo, que fazem a medição da pressão no fundo ( tomada de alta pressão ) e no topo do tanque ( tomada de baixa pressão ) comunicando entre si por um cabo digital extinguindo o erro causado pelo efeito da temperatura ambiente nos capilares.

O escravo faz a leitura da pressão na parte superior do tanque e envia a informação até o mestre, que é responsável por processar as duas medições, calcular o valor do nível e enviar essas informações ao controlador.

Além de sua principal característica, o DRS possui disponibilidade de diversas conexões ao processo (rosca, flange ou conexão higiênica), tipos de materiais de partes molhadas (aço inox 316L, Hastelloy, Tântalo, etc.), extensão de cabo digital entre mestre e escravo (15, 30 ou 45m), tempo de resposta de até 250 ms, facilidade de instalação e manutenção e possibilidade de caracterização de curva de medição de acordo com o tanque através do DTM do próprio instrumento.

Sistema de medição DRS é ideal para aplicações como medição de nível em evaporadores, torres de resfriamento ou outras aplicações que demandem capilares muito extensos.

FONTE: AUTOMAÇÃO INDUSTRIAL
